KLINGER BALLOSTAR KHA

Nueva generación del modelo KHA.

Los puntos en que se diferencia el diseño nuevo con el diseño antiguo son los siguientes:

  1. Conexión de tornillo de cuerpo mejorada: Tornillos cortos enroscado en el cuerpo central (antes tornillos pasantes) para mayor estabilidad mecánica en expansiones térmicas
  2. Sellado del cuerpo mejorado: Junta KLINGER C4430 adicional entre las piezas del cuerpo que permite que las versiones estándar están certificados según Fire Safe API607 / EN 10497 y TA-Luft
  3. Nuevo sistema de prensaestopas, combinación de grafito y juntas tóricas de alta temperatura

Los nuevos modelos estarán disponibles en las siguientes fechas:

  • Tamaños DN15 – DN40 desde KW 06/2022
  • Tamaños DN50 – DN125 desde KW 13/2022

Información técnica:

¿Por qué la próxima generación?

  • Mejoramos aún más nuestra posición como fabricante premium de válvulas de alta calidad.
  • Reducción del “total cost of ownership” es nuestro enfoque –> orientado al costo y la calidad.

Descripción general del diseño de la versión estándar:

  • Rango de tamaño de línea: DN15 – DN125
  • Materiales del cuerpo: acero al carbono, acero inoxidable y dúplex
  • Elemento de sellado: elemento de sellado pretensado con KFC25 y grafito
  • Configuración de la bolas: bola flotante, Trunnion o “Double Block & Bleed“
  • Versión de bola: bolas V-Port en 10°, 30°, 60° para aplicaciones de control; material: acero inoxidable a prueba de ácido
  • Conexiones: Bridas DIN o ANSI, extremos para soldar, extremos roscados BSP o NPT o mixtos
  • Clases de presión: PN 16, 25, 40 y 63 o ANSI150 y 300
  • Funcionamiento: con palanca manual o con reductor, actuador eléctrico y neumático
  • Paso: paso total
  • Estándar Fire-Safe acc. a API607 7ª edición y EN10497:2010 y TA-Luft
  • Nuevo sistema de prensaestopas, combinación de grafito y juntas tóricas de alta temperatura

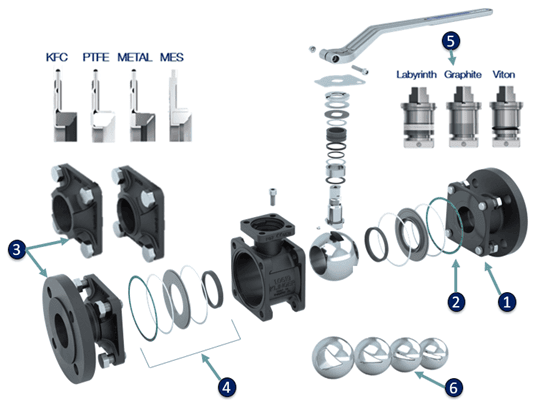

»Construcción de la versión estándar KHA-NEW:

  1. Conexión de tornillo del cuerpo mejorada con tornillos cortos para mayor estabilidad mecánica en expansiones térmicas
  2. Sellado del cuerpo mejorado con una junta KLINGER C4430 adicional –> Versión estándar Fire Safe API607 / EN 10497 y TA-Luft
  3. Conexión a proceso: bridas, extremos para soldar y extremos roscados
  4. Elemento de sellado estándar de una pieza con capa de grafito en el cuerpo y anillo de sellado KFC25. Otras versiones de elementos de sellado establecidos KFC (2 piezas), PTFE METAL y METAL SPECIAL
  5. Prensaestopas ya conocidos y probados en campo Laberinto, grafito y vitón
  6. Diferentes bolas de puerto en V con diferentes cortes para aplicaciones de control
KLINGER BALLOSTAR KHA

Portafolio de productos KHA NUEVA GENERACIÓN

Versión con bridas:

  • “KHA-FL” y “KHA-FK” se convierte en “KHA-F”
  • Las bridas del nuevo “KHA-F” están disponibles con presión nominal PN16, PN25 y PN40, así como ASME 150 y ASME 300
  • La versión con brida del nuevo “KHA-F” solo estará disponible en diseño de paso total
  • Longitud de válvula EN558 fila 1 (bridas EN) y ASME B16.10 Cl.300 (para ANSI150 y ANSI300)
  • Versiones de paso reducido no están disponibles
  • Los materiales del cuerpo de la nueva versión con bridas están disponibles en carbono, acero inoxidable y dúplex
  • Versión Trunnion
  • Versión de “Double Block & Bleed“ que incluye válvula de drenaje

Versión con extremos para soldar:

  • “KHA-SL” y “KHA-SK” se convierte en “KHA-S”
  • La versión con extremo soldado del nuevo “KHA-S” solo estará disponible en diseño de paso total
  • Versiones de paso reducido no están disponibles
  • KHA-S La longitud de la versión es acc. EN12982 fila 67 (antiguo SK)
  • Los materiales del cuerpo de la nueva versión con extremo soldado están disponibles en carbono, acero inoxidable y dúplex
  • Versión Trunnion
  • Versión de “Double Block & Bleed“ que incluye válvula de drenaje
  • Las nuevas válvulas de bola “KHA-S” no necesitan desmontarse para su instalación

Versión con extremos roscados:

  • “KHA-G” sigue siendo “KHA-G”
  • La versión con extremo roscado del nuevo KHA-G solo estará disponible en diseño de paso total
  • Los materiales del cuerpo de la nueva versión con extremo roscado están disponibles en carbono, acero inoxidable y dúplex
  • Versión Trunnion
  • Versión de “Double Block & Bleed“ que incluye válvula de drenaje
  • Disponible en versión Rp ISO228-1 y NPT ANSI B1.20.1
unnamed 1

KHA NUEVA generación: Elementos de sellado – diferentes versiones

KLINGER KFC ofrece una amplia gama de diferentes elementos de sellado para adaptar el KHA a los requisitos del cliente y del proceso.

Elemento de sellado FS estándar:

  • Diseño de una pieza
  • Anillo de sellado KFC = 75 % PTFE y 25 % carbón de grafito y juntas de grafito
  • Tasa de fuga A,
  • Válido hasta 300°C, para altos ciclos de funcionamiento

Elemento de sellado M:

  • Diseño de 2 partes
  • Anillo de sellado de acero inoxidable con estelita y junta de PTFE
  • Adecuado para medios que contienen sólidos
  • Para medios abrasivos
  • Válido hasta 300°C

Elemento de sellado MES:

  • Diseño de 2 partes
  • Anillo de sellado de acero inoxidable con estelita y junta de PTFE / grafito
  • para alta temperatura
  • Válido hasta 400°C

Elemento de sellado VITON:

  • Diseño de 2 partes
  • Anillo de sellado VITON y junta de PTFE
  • Uso para aplicaciones con vacío
  • Aplicable hasta 150°C
  • Tasa de fuga A

Elemento de sellado KFC de 2 partes:

  • Diseño de 2 partes
  • Anillo de sellado KFC = 75 % PTFE y 25 % carbón de grafito y junta de PTFE
  • Tasa de fuga A,
  • Válido hasta 300°C

Elemento de sellado de PTFE:

  • Diseño de 2 partes
  • Anillo de sellado PTFE y junta de PTFE
  • Buena compatibilidad química para aplicaciones químicas.
  • Tasa de fuga A
  • Válido hasta 200°C
